一DC-DC开关电源测试系统简介

　　被测DC-DC开关电源由6个较小的开关电源模块并联而成。每个开关电源模块由DC/AC逆变器、降压变压器、AC/DC整流器、LC滤波器等构成。每个DC-DC开关电源模块采用一套相对独立的开关电源测试系统，对DC-DC模块的输入、输出及中间环节的电压、电流、功率、谐波等进行测试，对开关电源的性能进行全面评价。六台开关电源模块共需6套测试系统，6套测试系统通过交换机与上位机相连，实现集中管理。

二DC-DC开关电源测试系统原理图

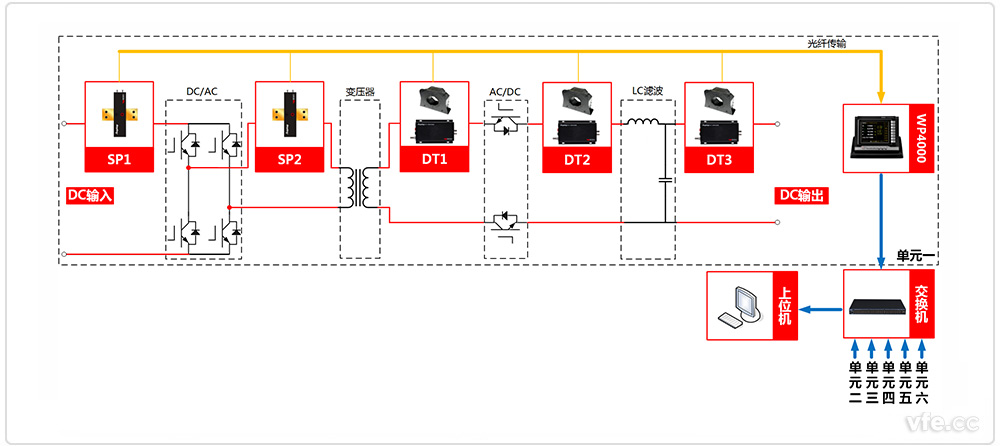

DC-DC开关电源测试系统原理图

　　DC/AC输入输出电压较高，直接采用SP442201C变频功率传感器。

　　变压器之后的电压在1000V以下，电流较大，为降低成本，采用DT数字变送器外加霍尔日韩痴汉电车无码AV的形式。

三DC-DC开关电源测试系统设备表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP402201C	6
SP2	变频功率传感器	SP402201C	6
DT1	数字变送器	DT213B	6
DT2	数字变送器	DT213B	6
DT3	数字变送器	DT213B	6
	国产成人精品一区二区三区	WP4000	6

---
