一东莞电机有限公司EV移动测量柜简介

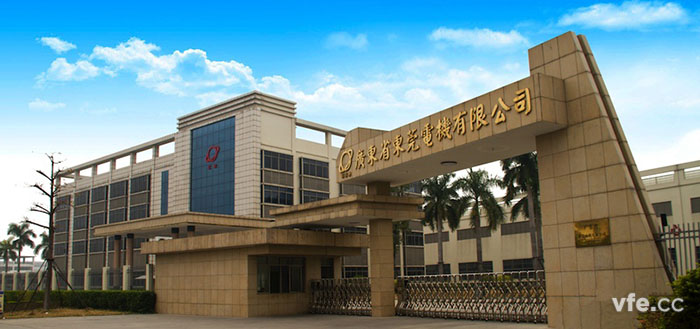

　　广东省东莞电机有限公司前身为东莞电机厂，创建于1952年，专业生产电动机已有60多年的历史。公司现为中国机械行业500强企业、国家级高新技术企业、广东省民营科技企业、东莞市50强民营企业、老字号企业；公司生产的“环球牌”电动机被评为全国用户满意产品，并获得广东省优秀自主品牌、著名商标、名牌产品等荣誉。

　　本套EV移动测量柜，主要应用于电动汽车驱动总成(电机控制器、电机)电量及扭矩转速测试分析。EV移动测量柜可以对电机控制器输入直流参量、电机控制器输出三相交流参量、扭矩转速传感器(轴输出功率)信号采集测试，提供精确可靠的测试数据，为用户产品质量提升及新产品研究提供技术保障。

二EV移动测量柜测试应用系统框图

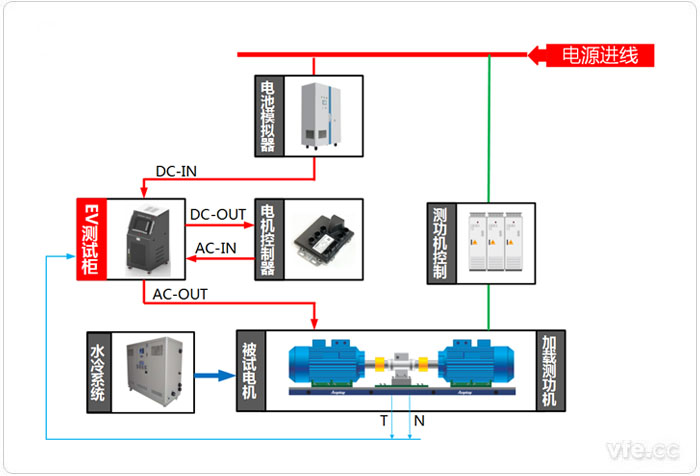

图示：EV移动测量柜应用系统框图

　　备注：

　　DC-IN：EV测试柜直流输入；

　　DC-OUT：EV测试柜直流输出；

　　AC-IN：EV测试柜三相交流输入；

　　AC-OUT：EV测试柜三相交流输出。.

　　EV移动测量柜应用系统框图如上图所示：配置有4路功率通道，满足电机控制器1路直流输入电参量测试，满足电机三相交流输入电参量测试;配置1路扭矩转速通道，可满足扭矩转速传感器信号接入测试。

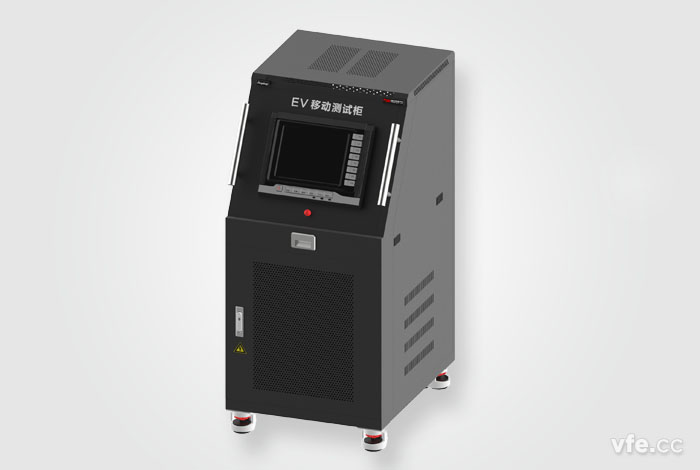

图示：EV移动测量柜示意图

　　本台EV移动测量柜专为电动汽车行业设计，测试性能指标完全满足GB/T 18488等相关标准要求。EV移动测量柜配置1台WP4000变频功率分析仪，分析仪主机嵌入式安装于正面操作面板;同时，移动测量柜电流采用穿芯式日韩痴汉电车无码AV，可选择穿心铜牌的串入式测试方式或直接电缆穿心的测试方式，可以便捷的进行系统连接测试；为有效满足移动化测试需要，本套测量柜采用小型化、移动化设计方式，移动万向轮可以方便的调整至需要进行测试的设备区域。

三电动汽车驱动系统测试平台设备配置表

测点	设备名称	型号	数量	备注
电机控制器直流输入及三相交流输出	EV动力测试柜	/	1	一台WP4000国产成人精品一区二区三区、 四路功率通道、一个扭矩转速变送模块

---
