一天津立林机械集团有限公司水泵变频功率测试系统简介

　　立林机械集团有限公司是生产石油、石化机械设备和工具的科技型企业，主要从事螺杆钻具、牙轮钻头、扩孔器、地面驱动装置及地下采油泵、液压拆装工具、马达试验台等石油、矿山钻采行业的专业工具、设备制造。集团拥有当代先进水平的加工中心设备和各类辅助、检测、试验仪器。集团公司现已形成研发、生产、质检一整套完善的环节并实施项目化管理，已发展成为石油机械制造行业的科技型规模企业。

　　本套水泵变频功率测试系统主要应用于固定变频水泵试验台位，用于水泵输入电压、电流、频率、相位、功率等参数测试采集。

二水泵变频功率测试系统

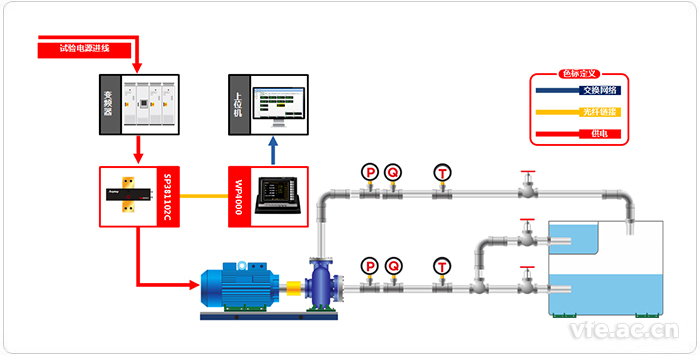

图示：水泵变频功率测试系统应用拓扑图

　　水泵变频功率测试系统选用国产福利一区二区三区在线视频开发的WP4000变频功率测试系统，主要由WP4000国产成人精品一区二区三区、SP381102C变频功率传感器组成。

　　配置3台SP381102C变频功率传感器，可有效满足水泵输入三相交流额定380V、1000A电量采集测试需求。

　　配置1台WP4000国产成人精品一区二区三区，与SP变频功率传感器通过数字光纤交互数据，通过分析处理得到被测电压、电流、频率、功率等数据；WP4000开放数据端口，通过以太网LAN口可以将测试数据共享至试验上位机。

三水泵变频功率测试系统设备配置表

测点	设备名称	型号	数量	备注
水泵输入	变频功率传感器	SP381102C	3
	国产成人精品一区二区三区	WP4000	1

---
