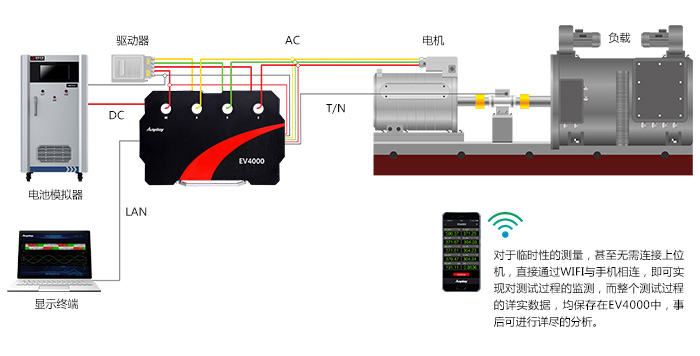

测试点及测试原理

测试需求

　　  电机种类较多，驱动器波形复杂；
　　  开关频率较高，可达15kHz，测试带宽应不低于90kHz。
　　  基波频率调节范围较宽，对同步源的要求较高，低频时要求傅里叶点数较大。

仪器特征

　　  高度集成化

　　测试仪将4支电压传感器、4支日韩痴汉电车无码AV、传感器调理电路、功率分析仪、电机板卡(扭矩转速测量)、传感器辅助电源集成在一个便携式箱体中,直接完成驱动器、电机以及扭矩传感器的测量。

　　  同步测量同屏显示

　　驱动器输入电参量、驱动器输出/电机输入电参量、电机输出电参量以及驱动器效率、电机效率等同步测量并同屏显示。

　　  趋势曲线一览无余

　　EV4000对动力系统的相关特征量进行长时间记录，并绘制成趋势曲线，不论试验过程多长，试验全过程信号的变化趋势一览无余。

　　  实时波形纤毫毕现

　　EV4000对直流电压、电流、交流电压电流及扭矩转速等信号进行同步高速采样，并实时运算得到驱动器的输入功率、驱动器的输出(电机的输入)功率及电机的输出功率的瞬时值，并与电压、电流等信号在一个坐标轴上实时显示。并提供大容量的存储，可保存12小时的原始波形数据，记录完整的测试过程。

　　  高达2000次的谐波分析

　　常规功率分析仪一般只分析100次谐波，部分仪器可分析500次谐波，EV4000提供高达2000次的谐波分析。

案例展示

　　  电机试验台测控整体解决方案
　　  三一重工电动汽车控制器与电机试验台
　　  东方电气集团东风电机电动汽车动力系统试验站
　　  国家工矿电传动车辆质检中心传动系统试验台
　　  高精度新能源汽车电机及驱动器测试专家
　　  新能源汽车驱动器测试解决方案汇编
